產品簡介/ PRODUCT INTRODUCTION
XCS型旋流沉砂池除砂機是利用水力旋流，使泥砂和有機物分開達到除砂目的，廣泛用于城鎮賓館、廠礦企事業單位及城市大、中、小型水處理工程中前置預處理工序。
結構和工作原理
·旋流沉砂池工作原理

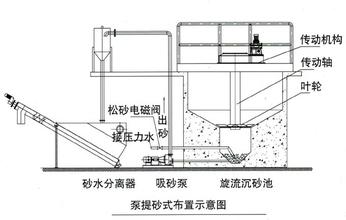

旋流沉砂池有平底園池和錐底園池兩種，池底中央有儲砂斗，池內設有除砂機，除砂機由驅動裝置、攪拌機、吸砂系統等組成，與后續砂水分離器等配套組成成套除砂處理設備，含砂廢水在經過平而直的進水渠后，進水紊流減至低，進水渠末端是一個能產生附壁效應的斜坡，可使部分已沉降于渠道內的砂粒順坡進入沉砂池，進水口處設有一阻流板(只裝在小型池內)，使沖出于板上的水流下折到選區的底板上。軸流式攪拌機則將水流帶向池中心，然后向上，由此形成一個渦形水流，較重的砂粒在靠近池中心的一個環形孔口落入集砂區，進入砂斗內的砂可用氣提吸砂或泵外排，而較輕的有機物由于攪拌機對于水的剪切作用，將有機質與砂粒分離，隨軸向流水體引向出水渠。
·軸流式攪拌機工作原理
軸流式攪拌機的回轉有助于在砂粒進入儲砂斗前的導引和多次對砂粒清洗、旋轉的槳葉可改善水的流態，攪拌機葉片前緣制成大而圓的形狀(攪拌機直徑可根據池的大小進行設計制造)，能防止水中布絮和含纖維物質的纏繞。
主要特點
·結構緊湊，占地面積小，設備投資省。
·傳動效率及機械磨損小，設備故障少，節約能源，運行管理和維護方便。
·沉砂效果好，去除水源中無機物砂粒尤為顯著。
·根據水源不同水質，采用耐腐蝕材料，設備耐久性強。
·工藝布置靈活方便，易于配套組合，適應工程不同時期分段建設的需要。
主要技術參數
型號 | 處理水量 (m3/d) | 攪拌機 | 池 徑 (m) | 池 深 (m) | 砂斗直徑 (m) | 砂斗深度 (m) | |
功率 | 轉速(r/min) | ||||||
XCS－1.83 | 4000 | 0.55～1.5 | 13～20 | 1.83 | 1.12 | 0.91 | 1.52 |
XCS－2.13 | 10000 | 2.13 | 1.12 | 0.91 | 1.52 | ||
XCS－2.43 | 15000 | 2.43 | 1.22 | 0.91 | 1.52 | ||
XCS－3.05 | 27000 | 3.05 | 1.45 | 1.5 | 1.7 | ||
XCS－3.65 | 45000 | 3.65 | 1.79 | 1.5 | 1.7 | ||
XCS－4.87 | 75000 | 4.87 | 1.79 | 1.5 | 2.1 | ||
XCS－5.48 | 110000 | 5.48 | 1.98 | 1.5 | 2.1 | ||
XCS－5.80 | 150000 | 5.80 | 1.98 | 1.5 | 2.1 | ||
XCS－6.10 | 190000 | 6.10 | 2.13 | 1.5 | 2.4 | ||
